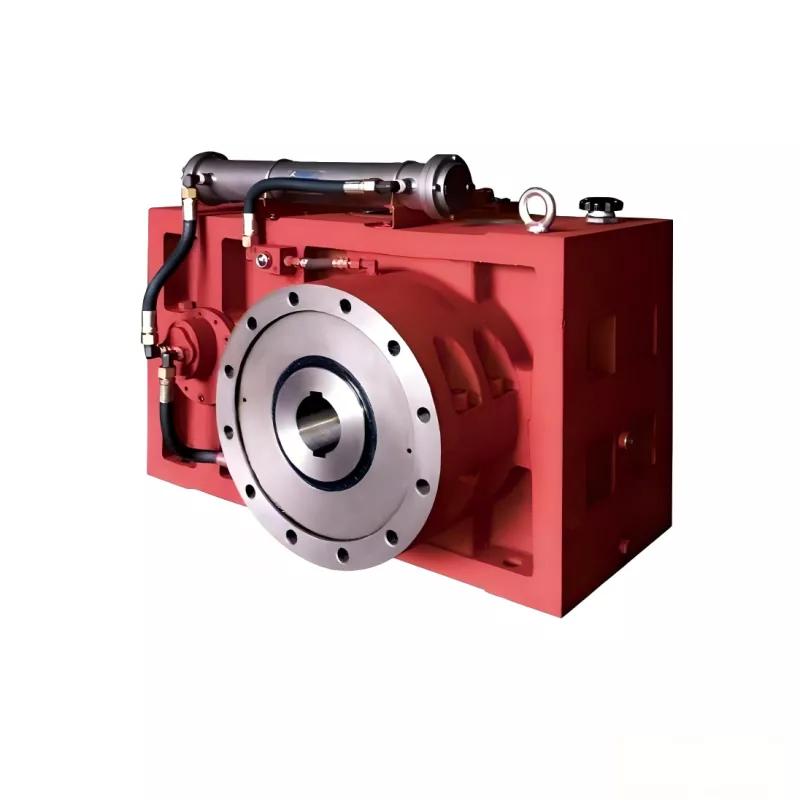

Caixa de engrenagens extrusora horizontal de parafuso único

Como um fabricante e fornecedor chinês profissional de caixa de engrenagens extrusora horizontal de parafuso único com foco em engenharia, a HAPPY PLASTICS fornece soluções confiáveis ​​de suporte de transmissão para garantir uma produção contínua estável. Cada conjunto de caixa de velocidades integra rigidez estrutural ultra-alta e correspondência precisa da relação de velocidade. Diferente das caixas de engrenagens comuns de baixo torque no mercado, nossa caixa de engrenagens para serviço pesado é equipada com trens de engrenagens carburadas de alta resistência e conjuntos de rolamentos axiais independentes, combinando perfeitamente com linhas de produção que processam materiais difíceis, como PVC, materiais de isolamento de fios e cabos e misturas de borracha.

Estrutura de suporte de carga separada

As caixas de engrenagens gerais comuns são projetadas apenas para transmitir torque rotativo, enquanto a caixa de engrenagens horizontal da extrusora de parafuso único deve suportar uma força de impacto axial contínua realimentada pelo derretimento do parafuso. Sua estrutura interna realiza rolamento independente de transmissão de torque e impulso axial:

[Entrada de torque do motor] ➔ [Conjunto de engrenagens do redutor helicoidal paralelo] ➔  [Contrapressão de fusão] ➔ [Conjunto de rolamento axial combinado integrado] ➔ [Eixo estriado de saída]

• Projeto de separação de carga independente:O grupo de engrenagens helicoidais da caixa de engrenagens realiza apenas transmissão de torque rotativo para evitar deslocamento dos dentes da engrenagem e engrenamento irregular.

• Câmara de rolamento axial independente:Rolamentos axiais de rolos autocompensadores combinados para serviços pesados ​​são instalados na extremidade de saída, o que pode isolar completamente a contrapressão de fusão de 40–60 MPa na fonte e evitar que pequenas deformações por deflexão danifiquem os dentes da engrenagem.

Padrão de Materiais

A longa vida útil depende do tratamento térmico profissional e da usinagem de perfis de dentes de alta precisão. Todas as partes internas da caixa de engrenagens horizontal da extrusora de parafuso único atendem a rígidos padrões técnicos de materiais:

• Material de engrenagem de duplo desempenho:As peças brutas das engrenagens são feitas de liga de aço 20CrMnTi com baixo teor de carbono, tratadas por cementação a gás e têmpera em óleo. A superfície do dente forma uma camada ultradura e resistente ao desgaste (≥60 HRC) para resistir à abrasão de longo prazo, enquanto o núcleo da engrenagem mantém alta ductilidade para amortecer picos instantâneos de torque.

• Acabamento de desbaste de microprecisão:Acabado por retificadoras de engrenagens CNC multieixos para atingir o padrão de precisão DIN 5. Pequenos buracos e saliências na superfície são eliminados para reduzir o atrito da transmissão e suprimir o ruído de alta frequência das engrenagens.

• Carcaça integrada anti-deflexão:Fundido com ferro fundido HT250 de alta densidade e parede espessa e nervuras de reforço internas densas, que restringe efetivamente a deformação por torção da caixa sob o torque máximo do motor.

Dissipação de calor por circulação ativa

A operação de alto torque a longo prazo gera calor massivo, o que atenuará a viscosidade do óleo lubrificante e acelerará o desgaste das peças. Nossa caixa de engrenagens extrusora horizontal de parafuso único é equipada com lubrificação forçada direcionada e estrutura de vedação de vários estágios:

• Circuito de refrigeração de óleo com circulação forçada:Os modelos de alta carga são equipados com uma bomba de óleo de motor auxiliar independente, que fornece continuamente óleo lubrificante filtrado e resfriado às pistas dos rolamentos e às superfícies de engrenamento das engrenagens, prolongando a vida útil do lubrificante e dos componentes internos da transmissão.

• Estrutura de vedação antipoluição multiestágio:A saída do eixo giratório adota uma vedação de labirinto sem contato combinada com vedações de esqueleto de borracha de flúor de alta temperatura, evitando completamente o vazamento de óleo lubrificante e bloqueando a entrada de poeira e pó da oficina na caixa.

Instalação modular para todos os tipos de indústrias de extrusão

O design de montagem de base modular da caixa de engrenagens horizontal da extrusora de parafuso único pode atender perfeitamente aos principais padrões internacionais de estrutura de extrusora:

• Produção de extrusão de perfis e tubos:O torque de saída estável e a pressão de fusão evitam efetivamente defeitos de desvio de espessura da parede de tubos e perfis acabados causados ​​pela flutuação de velocidade.

• Linhas de granulação para reciclagem de resíduos plásticos:A estrutura de engrenagem ultrarrígida amortece as cargas de impacto trazidas por flocos reciclados irregulares para proteger o motor de acionamento principal contra danos por sobrecarga.

• Extrusão contínua de isolamento de fios e cabos:A velocidade rotativa de saída uniforme e estável sem oscilação garante uma espessura de revestimento consistente de isolamento de borracha ou plástico em núcleos de fio de cobre.

Perguntas frequentes

P: Por que as caixas de engrenagens comuns quebram facilmente após a mudança das linhas de produção para resina de alta viscosidade?

R: O derretimento de alta viscosidade aumentará muito o impulso axial reverso do parafuso. A caixa e a estrutura de transmissão interna das caixas de engrenagens comuns não podem isolar essa força axial, resultando em uma leve deflexão do eixo de transmissão, deslocamento da superfície de contato da engrenagem dos dentes da engrenagem e rápido desgaste e fratura dos dentes. Nossa caixa de engrenagens extrusora horizontal de parafuso único é equipada com um conjunto de rolamento de impulso especial independente para isolar completamente as cargas axiais e proteger as engrenagens de acionamento.

P: Sua fábrica pode produzir produtos de reposição se perdermos os desenhos originais da caixa de câmbio e os documentos técnicos?

R: Sim. Podemos personalizar o produto de substituição correspondente apenas de acordo com os dados de medição física. Você só precisa fornecer potência de entrada (kW), velocidade de rotação do parafuso necessária (RPM), distância central do eixo e dimensões do eixo estriado de saída. Nosso departamento técnico irá gerar desenhos de engenharia 2D para sua equipe de engenharia confirmar os tamanhos de instalação antes da produção formal.

P: Quais certificados de inspeção completos e relatórios de teste são anexados a cada remessa?

R: Cada caixa de engrenagens extrusora horizontal de parafuso único concluída concluirá o teste de funcionamento com carga total na fábrica antes de embalar e enviar. Cada pedido é anexado com documentos completos de qualidade física: relatório de teste de ruído de funcionamento do equipamento, folha de inspeção de contato com impressão azul de malha de engrenagem, registro de operação de pressão de óleo circulante e manual de operação de alinhamento de instalação no local.
