Como um cilindro de parafuso de molde de injeção melhora o desempenho da moldagem por injeção?

Índice

1. O que é um cilindro de parafuso de molde de injeção?
2. Como funciona o barril de parafuso?
3. Quais são as principais zonas de parafuso?
4. Por que a qualidade do cilindro do parafuso é importante?
5. Quais materiais e tratamentos de superfície são importantes?
6. O que deve ser considerado antes de fazer o pedido?
7. O que causa o desgaste do cilindro do parafuso?
8. Como os problemas comuns de processamento podem ser diagnosticados?
9. Como a vida útil pode ser estendida?
10. Barris de parafuso padrão e resistentes ao desgaste
11. Perguntas frequentes
12. Considerações Finais

O que é um cilindro de parafuso de molde de injeção?

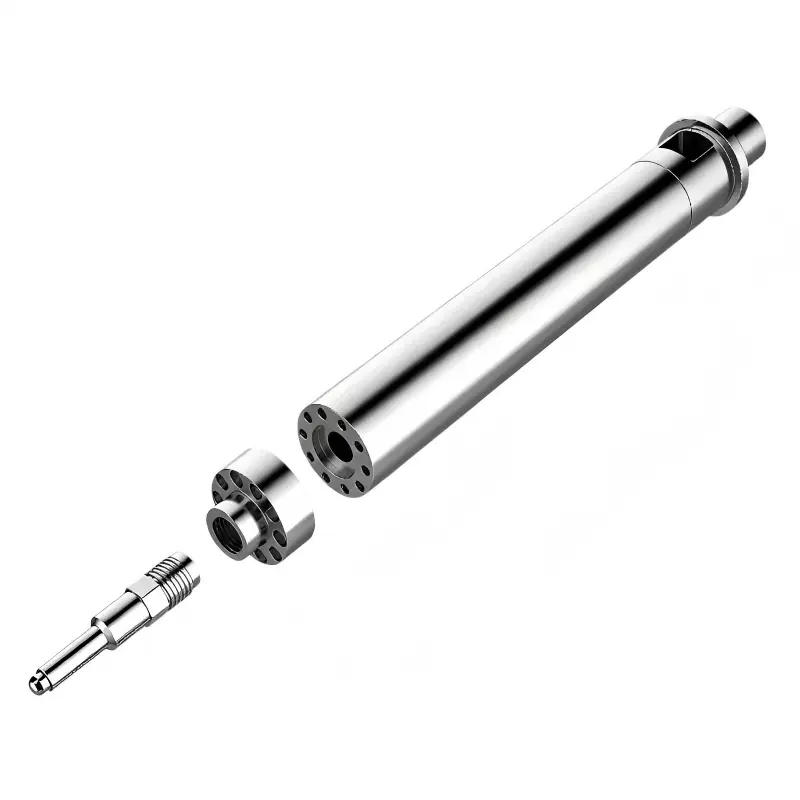

UmTambor de parafuso de molde de injeçãoé o principal conjunto de plastificação dentro de uma máquina de moldagem por injeção. Consiste principalmente em um parafuso giratório instalado dentro de um cilindro aquecido. Juntos, esses componentes transportam os pellets de polímero para frente, aplicam cisalhamento mecânico, transferem calor, fundem o material, misturam-no e preparam um disparo controlado para injeção em um molde.

O cilindro do parafuso deve executar diversas funções ao mesmo tempo. Ele precisa processar o material de forma consistente enquanto opera sob temperaturas elevadas, pressão, fricção e cargas mecânicas repetidas. Portanto, suas dimensões internas e geometria do parafuso precisam ser compatíveis com a máquina e o material a ser processado.

Um sistema adequado ajuda a manter a preparação estável do fundido. Um sistema inadequado ou muito desgastado pode contribuir para tamanhos de granalha inconsistentes, tempo de recuperação mais longo, mistura deficiente, vazamento excessivo ao longo da rosca, temperatura de fusão instável e taxas de refugo mais altas.

Como funciona o barril de parafuso?

Durante um ciclo típico de moldagem, os pellets de plástico entram na seção de alimentação do barril. A rotação do parafuso move o material para a frente enquanto os aquecedores ao redor do cilindro fornecem energia térmica. O atrito e a dissipação viscosa gerada durante a rotação do parafuso também contribuem para a fusão.

À medida que o polímero avança, o parafuso o comprime e homogeneiza. Uma poça de fusão se desenvolve gradualmente, enquanto as partículas não fundidas são progressivamente incorporadas na massa fundida. O parafuso então mede a quantidade necessária de material na frente de sua ponta. Durante a injeção, o parafuso avança como um êmbolo e força o fundido preparado através do bico e para dentro do molde.

Como cada polímero se comporta de maneira diferente sob calor e cisalhamento, o projeto do parafuso deve ser considerado juntamente com a formulação da resina e o processo de moldagem. Materiais contendo cargas abrasivas podem exigir proteção contra desgaste substancialmente diferente dos termoplásticos sem carga padrão.

Quais são as principais zonas de parafuso?

A maioria dos parafusos convencionais para moldagem por injeção pode ser entendida através de três zonas funcionais. Suas dimensões exatas variam de acordo com o projeto e a aplicação do parafuso, mas cada zona contribui para o processo geral de plastificação.

A ponta do parafuso e o conjunto do anel de retenção também são importantes porque ajudam a controlar o movimento do fundido durante a recuperação e a injeção. Folga excessiva, componentes danificados ou design inadequado podem afetar a retenção da pressão e a consistência do disparo.

Por que a qualidade do cilindro do parafuso é importante?

O cilindro do parafuso tem relação direta com a repetibilidade da plastificação. Mesmo quando a máquina de injeção, o molde e a resina permanecem inalterados, um cilindro de parafuso muito desgastado pode alterar a forma como o material é processado.

• Plastificação mais consistente:A geometria correta do parafuso ajuda a produzir uma fusão mais previsível.
• Estabilidade de tiro aprimorada:A medição controlada e o vazamento interno reduzido suportam a preparação de disparos repetíveis.
• Melhor manuseio de materiais:Propriedades de superfície adequadas podem reduzir o desgaste prematuro ao processar compostos exigentes.
• Tempo de inatividade não planejado reduzido:Um componente devidamente especificado pode ajudar a evitar substituições frequentes causadas por desgaste acelerado.
• Controle de processo:As dimensões consistentes do parafuso e do cilindro facilitam o estabelecimento de condições de processamento repetíveis.

Para produção de alto volume, esses fatores podem se tornar significativos porque pequenas variações são repetidas ao longo de milhares ou milhões de ciclos de moldagem. Um cilindro de parafuso deve, portanto, ser avaliado como parte do sistema de produção completo e não como uma peça sobressalente mecânica isolada.

Quais materiais e tratamentos de superfície são importantes?

A construção do cilindro do parafuso deve levar em conta a resina e os aditivos que estão sendo processados. Considerações comuns de engenharia incluem seleção do aço base, dureza, resistência à corrosão, resistência à abrasão, nitretação, revestimento duro e outras soluções superficiais ou bimetálicas.

Os termoplásticos padrão podem impor condições de desgaste relativamente moderadas, enquanto os compostos reforçados com fibra de vidro, com carga mineral, retardadores de chama ou outros compostos altamente cheios podem ser consideravelmente mais exigentes. Alguns polímeros e aditivos também podem criar desafios relacionados à corrosão em temperaturas elevadas.

A escolha certa depende das condições reais de produção. O grau de resina, a porcentagem de carga, a temperatura de processamento, o rendimento, a velocidade da rosca, a pressão e as horas de operação esperadas devem ser considerados antes de especificar materiais ou tratamentos.

O que deve ser considerado antes de fazer o pedido?

Um dos problemas de compra mais comuns é solicitar um cilindro de parafuso usando apenas o modelo da máquina ou o diâmetro do parafuso. Embora esses detalhes sejam úteis, eles podem não fornecer informações suficientes para uma fabricação precisa.

1. Marca e modelo da máquina:Confirme a configuração exata da máquina.
2. Diâmetro do parafuso:Combine os requisitos dimensionais com precisão.
3. Comprimento do parafuso e relação L/D:Estes influenciam o tempo de residência e o comportamento de plastificação.
4. Material sendo processado:Identifique a resina e quaisquer aditivos abrasivos ou corrosivos.
5. Requisitos de saída:Considere o peso da dose, o tempo de ciclo e o volume de produção esperado.
6. Geometria do parafuso:Revise a taxa de compressão, o projeto do voo, os requisitos de mistura e outros recursos específicos da aplicação.
7. Configuração do barril:Verifique a abertura de alimentação, as zonas de aquecimento, a interface do bico e as dimensões do lado da máquina.
8. Proteção contra desgaste:Selecione um material ou tratamento apropriado com base no ambiente de processamento.

Para um componente de substituição, fornecer desenhos, medidas, fotografias, especificações de parafusos existentes e informações sobre resina pode reduzir significativamente o risco de incompatibilidade dimensional ou de aplicação.

O que causa o desgaste do cilindro do parafuso?

O desgaste é uma preocupação normal na moldagem por injeção, mas sua taxa varia substancialmente entre as aplicações. Cargas abrasivas, material contaminado, temperaturas excessivas, práticas inadequadas de limpeza, desalinhamento e condições de processamento inadequadas podem contribuir para a degradação acelerada.

As medições são mais confiáveis ​​do que apenas a inspeção visual. Durante a manutenção planejada, a verificação das dimensões do parafuso, do diâmetro interno do cilindro, das folgas e dos componentes relacionados pode ajudar a determinar se a reforma ou substituição é apropriada.

Como os problemas comuns de processamento podem ser diagnosticados?

Quando o desempenho da moldagem muda, a substituição imediata do cilindro do parafuso nem sempre é o primeiro passo correto. Uma investigação sistemática pode ajudar a identificar se o problema tem origem na montagem de plastificação, nas configurações do processo, na condição do material ou em outro componente da máquina.

Comece registrando alterações mensuráveis, como tempo de recuperação, amortecimento, pressão de injeção, temperatura de fusão, variação de injeção, posição do parafuso e tempo de ciclo. Compare estas observações com dados históricos de produção, quando disponíveis.

Em seguida, inspecione o processo de secagem e alimentação da resina. Umidade, contaminação, material incorreto ou fornecimento inconsistente de pellets podem criar sintomas que parecem ser problemas mecânicos.

Se as condições do processo estiverem estáveis, inspecione a rosca, o cilindro, a ponta da rosca, o anel de verificação, o bico e os componentes relacionados. A folga excessiva entre o parafuso e o cilindro pode reduzir a eficiência da plastificação e da dosagem. Uma válvula de retenção danificada também pode causar comportamento de disparo inconsistente.

Como a vida útil pode ser estendida?

Uma boa manutenção não elimina o desgaste, mas pode ajudar a controlar danos desnecessários e tornar a substituição de componentes mais previsível.

• Utilize a resina correta e evite contaminação com materiais estranhos.
• Siga os procedimentos apropriados de inicialização e desligamento para o polímero que está sendo processado.
• Evite velocidades de rosca e temperaturas de processamento desnecessárias.
• Monitore alterações incomuns no tempo de recuperação e comportamento de pressão.
• Inspecione a ponta do parafuso e verifique o anel durante a manutenção programada.
• Meça as dimensões do parafuso e do cilindro em vez de confiar apenas na aparência.
• Use procedimentos de purga adequados ao trocar materiais.
• Mantenha registros de horas de operação, materiais processados ​​e trabalhos de manutenção.

A inspeção preventiva é particularmente valiosa para linhas de produção que processam continuamente compostos abrasivos. A detecção precoce de alterações dimensionais graduais pode ajudar as equipes de produção a planejar reformas ou substituições durante o tempo de inatividade programado, e não após uma falha inesperada.

Barris de parafuso padrão e resistentes ao desgaste

Não existe uma configuração universal de cilindro de rosca para todas as aplicações de moldagem por injeção. Uma construção padrão pode ser adequada para materiais de uso geral, enquanto uma solução mais resistente ao desgaste pode ser justificada para compostos exigentes.

A opção mais econômica deve ser avaliada durante todo o período operacional. Um preço inicial mais baixo do componente pode não representar o menor custo operacional total se a peça se desgastar rapidamente ou causar interrupções frequentes na produção.

Perguntas frequentes

Considerações Finais

UmTambor de parafuso de molde de injeçãodesempenha um papel fundamental na moldagem por injeção porque determina a eficiência e a consistência com que o polímero é transformado de pellets em um fundido utilizável. A geometria do parafuso, a condição do cilindro, a seleção do material, a proteção contra desgaste, os parâmetros operacionais e a manutenção influenciam o resultado final.

Para compradores e engenheiros de produção, a lição mais importante é especificar o componente de acordo com a aplicação real, em vez de selecioná-lo apenas pelo diâmetro ou pelo nome da máquina. Compreender a resina, as condições de produção, o ambiente de desgaste e a produção necessária pode levar a um cilindro de rosca mais adequado e a um processo de moldagem mais previsível.
